研磨是礦物加工中最重要的工藝之一。無論您處理的是金、鐵、銅礦石，還是水泥和石膏等工業材料，選擇合適的研磨機都會顯著影響您的生產力、能源利用率和整體利潤。

工業上使用的磨機類型多種多樣，它們?cè)跍p小顆粒尺寸的方式上有所不同。

在本指南中，我們將探討三種主要類型的磨粉機：

- 球磨機

- AG 磨機（自磨機）

- SAG 磨機（半自磨機）

定義：什么是球磨機、AG 磨機和 SAG 磨機？

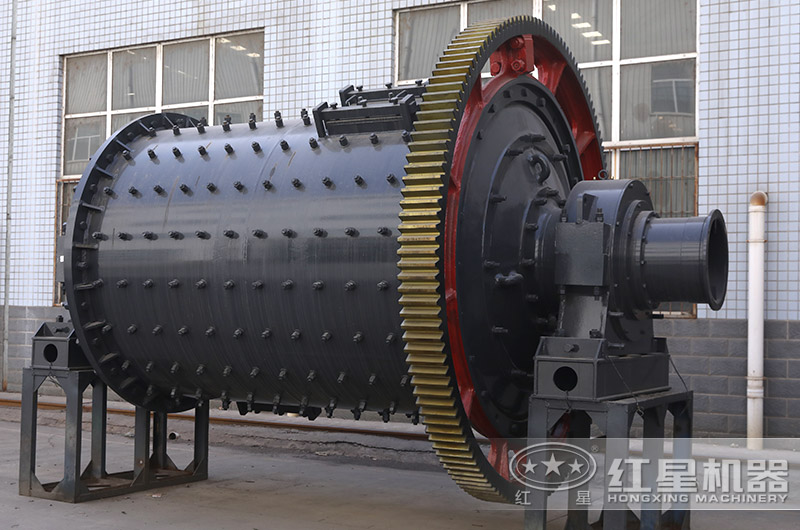

球磨機 獲取最新報價

球磨機是一種臥式旋轉滾筒，使用鋼球或陶瓷球作為研磨介質。鋼球在滾筒內上下移動，對物料進行粉碎和研磨。球磨機分為干式和濕式，具體取決于研磨過程中是否加水。

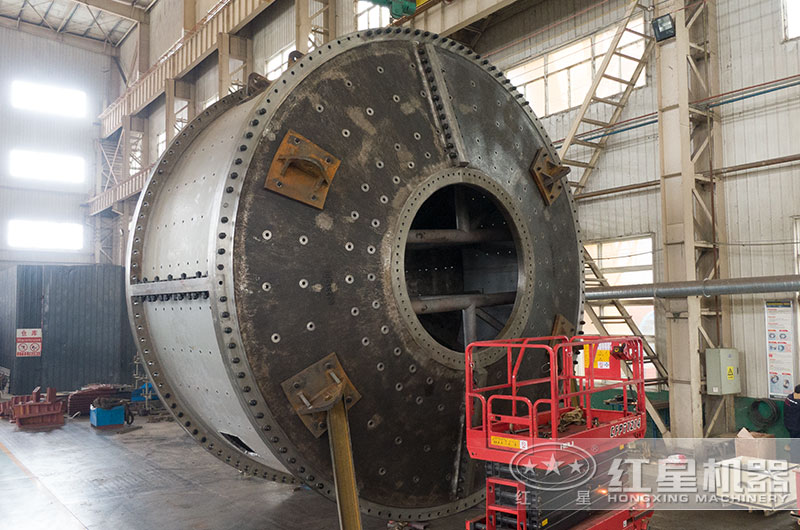

AG 磨機（自磨機） 獲取最新報價

AG 磨機（或稱自磨機）無需研磨介質，而是利用礦石本身作為研磨劑。這類磨機最適合中等硬度的礦石，巖石可以通過沖擊和磨損自行破碎。

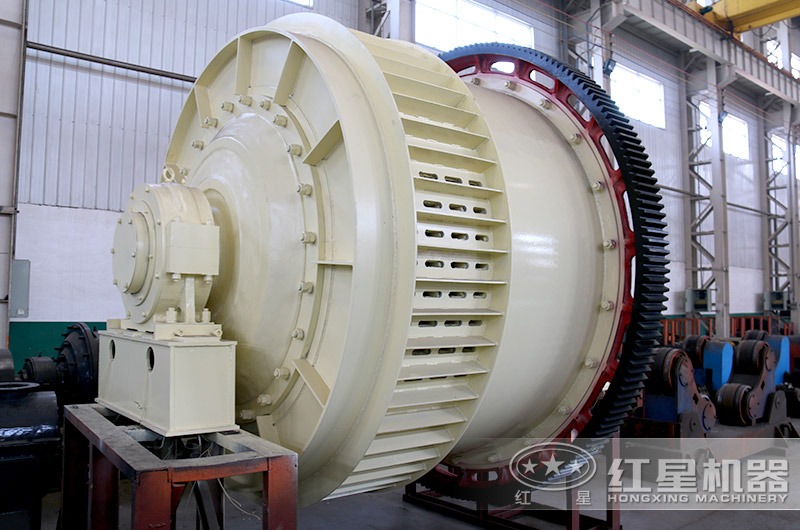

SAG 磨機（半自磨機） 獲取最新報價

SAG 磨機（半自磨機的縮寫）是球磨機和 AG 磨機的混合體。它利用礦石和少量添加的鋼球來提高研磨效率。SAG 磨機通常用于大型采礦作業的初磨。

球磨機、半自磨機和自磨機的典型用途

球磨機、AG 磨機和 SAG 磨機各有其獨特的優勢，適用于工業礦物加工中的特定工作條件。

球磨機

球磨機通常用于中碎或細碎后的二次研磨階段。球磨機廣泛用于細磨和再研磨工藝。球磨機運行時間越長，最終產品越細。

- 進料粒度：≤25mm

- 出料粒度：200目

典型應用包括研磨以下材料：

- 水泥熟料、礦渣、石灰石、陶瓷、硅酸鹽

- 滑石、高嶺土、石英等非金屬礦物

- 金礦、鐵礦、銅礦、鉛鋅礦等金屬礦浮選前的細磨

AG 磨機（自磨機）

適用于加工：

- 中硬至硬質礦石，粘土含量低

- 天然產生良好研磨介質的材料，例如鐵礦石和石灰石

- 進料尺寸：最大300毫米

優點：AG 磨機（自磨機）無需中碎和細碎工序，顯著簡化破碎流程。對于注重流程簡化的工藝流程而言，AG 磨機是理想之選。

當?shù)V石條件合適時，自磨機比球磨機或半自磨機具有更好的能源效率和更低的運營成本。

SAG 磨機（半自磨機）

半自磨機是大多數現代大型采礦作業中的主要研磨設備，特別適用于含有難以研磨顆粒的礦石，例如堅硬的巖石和鵝卵石。

- 進料尺寸：最大300毫米

- 常用于替代傳統“三級破碎+球磨”工藝流程中的二次破碎和部分粗磨

- 通常與球磨機結合使用，形成 SAB（半自磨+球磨機）回路，這是金礦石加工的主流工藝 -**特別適合**含有中硬巖和硫化物礦物（如脈狀和蝕變巖狀金礦石）的中型 至大型原生金礦床。

球磨機、半自磨機和自磨機核心結構差異

了解不同類型磨機（尤其是半自磨機、球磨機和自磨機）的內部結構對于選擇正確的研磨解決方案至關重要。

1. 滾筒尺寸

磨機類型	滾筒尺寸	目的
球磨機	長而窄（長徑比高）	非常適合精細研磨，較長的保留時間可提高研磨性
AG 磨機/SAG 磨機	短而寬（大直徑）	可處理大尺寸進料，適合粗磨

球磨機直徑緊湊，但長度較長。這種細長的設計有助于在連續球磨過程中逐漸減小顆粒尺寸。

相比之下，半自磨機和自磨機的直徑通常很大（超過 12 米），可以將大塊礦石提升到更高的高度，進行沖擊碰撞。

2. 內襯材料

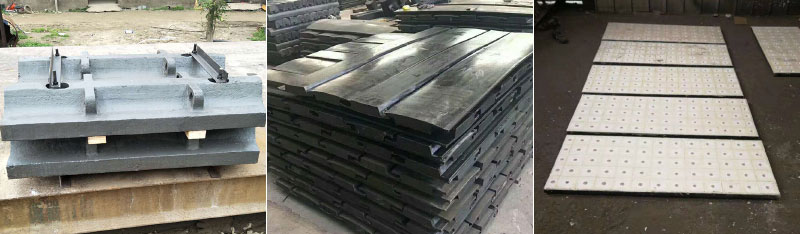

球磨機襯板

球磨機使用多種襯板類型以適應不同的研磨條件和操作環境。

- 高錳鋼襯板：具有高硬度和良好的耐磨性，非常適合研磨堅硬和磨蝕性礦石。

- 橡膠襯里：最適合濕磨、降噪和腐蝕性環境。然而，它們?cè)诟邲_擊或高溫條件下可能表現不佳。

- 氧化鋁（陶瓷）襯板：專為超細研磨而設計。這些襯板具有極強的耐磨性和化學惰性，可確保產品純度并最大程度地減少污染。

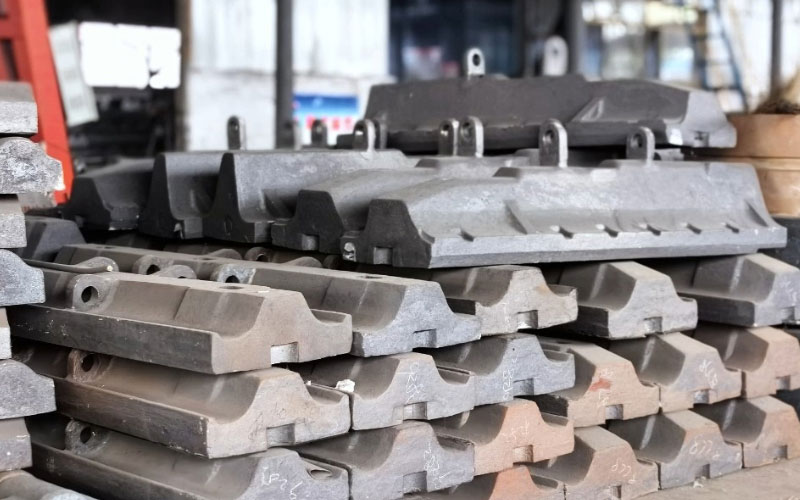

AG/SAG 磨機襯板

自磨機和半自磨機通常使用高鉻鐵 (HCI) 或合金鋼制成的襯板。這些材料具有出色的硬度和耐磨性，能夠承受大塊礦石造成的高沖擊力和嚴重磨損。

半自磨機和自磨機襯板的一個關鍵結構特征是高大堅固的提升器。這些提升器是襯板系統的關鍵部件，旨在在旋轉過程中提升和傾倒礦石（以及半自磨機中的研磨介質），以最大限度地提高研磨效率。

3. 驅動系統

球磨機、自磨機和半自磨機都依靠大功率電動機驅動滾筒旋轉，但它們的傳動結構和功率要求差異很大。

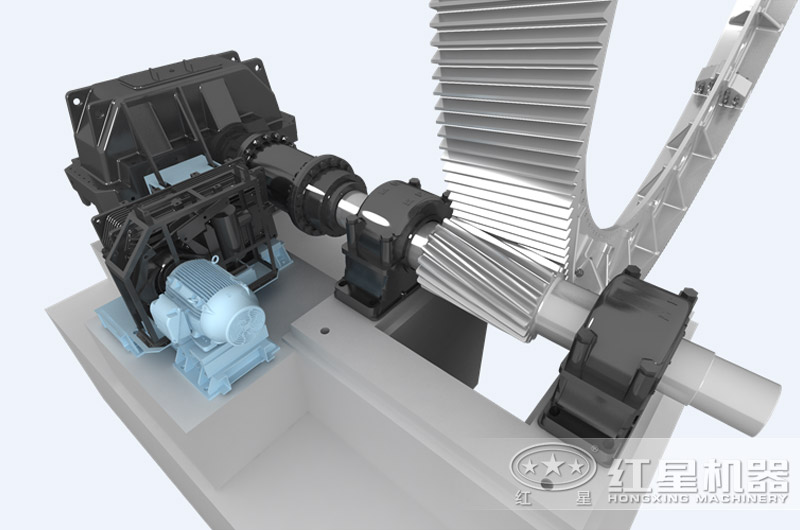

球磨機驅動系統

球磨機傳動通常采用齒輪傳動配置，其中電動機通過減速機構為滾筒提供動力。電動機→減速器→小齒輪→大齒輪→磨機滾筒

- 這種設置在中型球磨機和小型球磨機中很常見。

- 中小型球磨機的功率從幾百千瓦到幾兆瓦（MW），大型多倉球磨機可達10MW以上（如水泥行業的大型原料磨）。

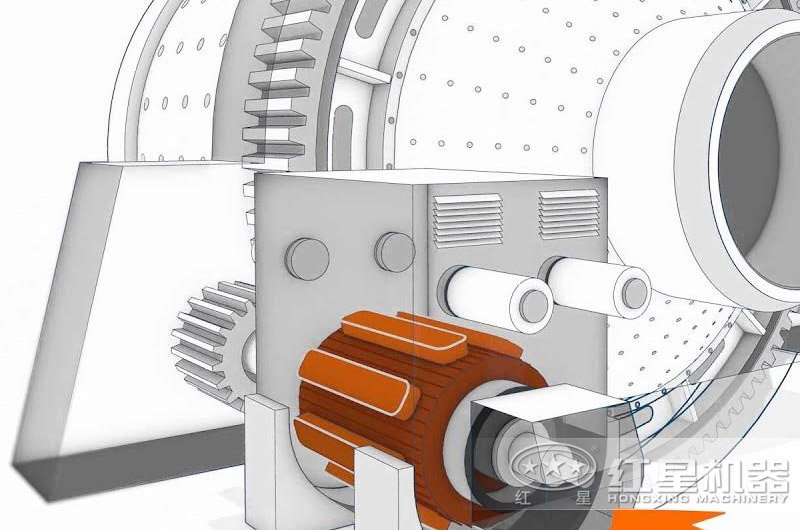

AG/SAG 磨機驅動系統

自磨機 (AG) 和半自磨機 (SAG) 使用兩種主要驅動配置：

- 無齒輪環形電動機 (GRM)：最廣泛采用的解決方案。電動機轉子直接安裝在磨機殼體上，無需齒輪傳動。該系統可提供極高的啟動扭矩，并提升了機械結構的簡潔性。

- 雙小齒輪驅動：大功率變頻電機 (VFD) 通過兩個獨立的小齒輪組驅動齒圈。這種配置能夠有效分配負載，并提高重載條件下的系統可靠性。

自磨機 (AG) 和半自磨機 (SAG) 的功率要求通常大于 10 MW，大型項目通常配備超過 20 MW 的功率（最高已超過 40 MW）。需要變頻驅動器 (VFD) 和專用制動系統來處理高沖擊載荷并確保安全停機。

注：磨機驅動器占礦物加工廠總能耗的 50% 以上，是最重要的能源密集型部件之一。

總結：球磨機、半自磨機和自磨機的比較

特征	球磨機	AG 磨坊	半自磨機
研磨介質	鋼球/陶瓷球	礦石本身作為媒體	礦石+鋼球
研磨機制	影響+損耗	主要為高落差沖擊	高落沖擊+鋼球沖擊
進料/排料尺寸	進料≤25毫米，出料0.074–0.89毫米	進料最大可達 300 毫米，出料最大可達 0.5–5 毫米	進料最大 250 毫米，出料 1-3 毫米
能源消耗	中等的	低的	高的
設備成本	低的	中高	高的
維護復雜性	低的	中等的	高的
典型應用	水泥、煤粉、陶瓷	中硬均質礦石	金、銅、大規模采礦

哪款磨機適合您？

- 如果進料尺寸較小（≤25 毫米），所需產品尺寸為 0.074–0.089 毫米，或者工藝必須適應多種礦石類型，請選擇球磨機。

- 如果您的礦石適合自磨（中硬度、低粘土含量）并且您希望最大限度地降低運營成本（無介質消耗），請選擇 AG 磨機。

- 如果您要加工復雜或堅硬的礦石，并且愿意投入更多前期資金來簡化整體流程，請選擇 SAG 磨機。
